Prípravok na meranie vstrekovacích trysiek dieselových motorov s tlakom do 600 Bar QS30098

Podrobný popis

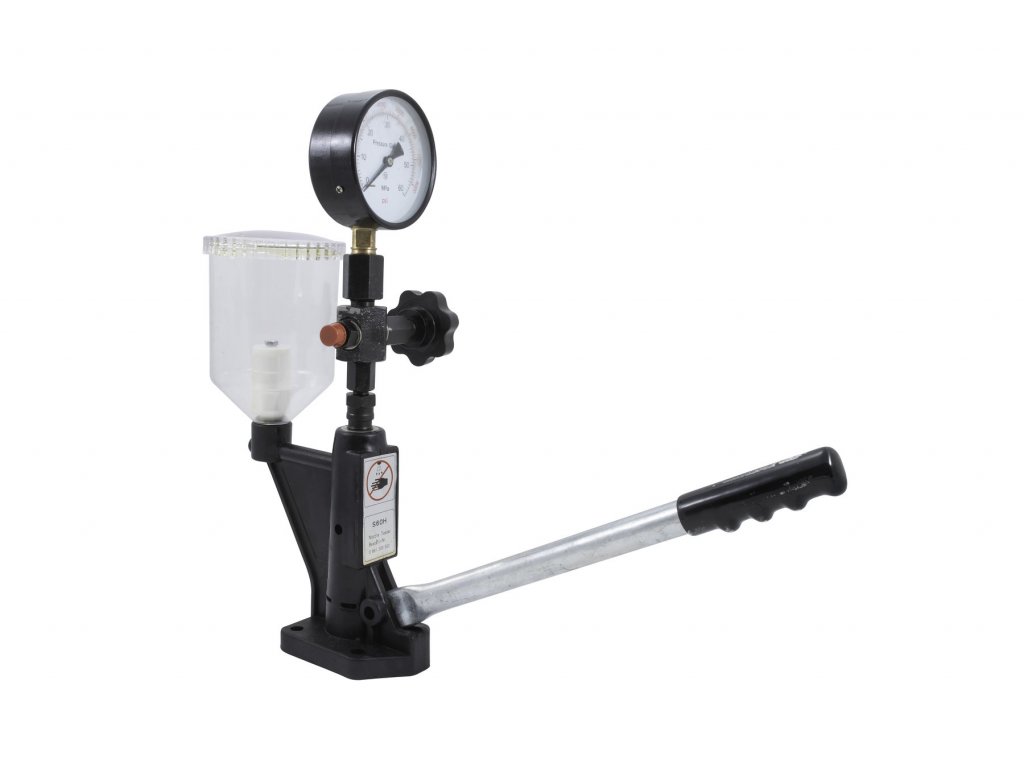

Prípravok na diagnostiku a testovanie naftových vstrekovačov, s tlakom až 600 bar QS30098

Tester slúži na meranie otváracieho tlaku vstrekovačov vo vznetových (dieselových) motoroch. Umožňuje tiež skontrolovať tesnosť vstrekovača a kvalitu rozstreku paliva. Tester je určený pre vstrekovače so závitmi M12×1,5 a M14×1,5 mm.

Ovládanie ručnou pákou, ktorá slúži na vytvorenie tlaku na testovanie vstrekovačov (kontrole tesnosti, otváracieho tlaku alebo kvality rozprašovania paliva).

Technické parametre:
- pre vstrekovače M12×1,5 a M14×1,5 mm
- manometer: až 600 bar

Popis použitia:

PRÍPRAVA NA PREVÁDZKU
1. Pred prvým použitím zaistite páku s rukoväťou na tele testera pomocou dodaného kolíka.
2. Naplňte palivovú nádrž naftou. (UPOZORNENIE: Zariadenie nesmie byť v žiadnom prípade naplnené benzínom, rozpúšťadlami alebo inými horľavými látkami!)
3. Pohybom páky naplňte tester naftou.

MERANIE OTVÁRACIEHO TLAKU
1. Pripojte vstrekovač k prípojke pomocou vhodného adaptéra.
2.Otvorte ventil.
3. Postupne zvyšujte tlak pohybom páky.
4. Odčítajte hodnotu na manometri v okamihu otvorenia vstrekovača a porovnajte ju s údajmi uvedenými výrobcom.

KONTROLA TESNOSTI
1. Pripojte vstrekovač k prípojke pomocou vhodného adaptéra.
2. Otvorte ventil.
3. Presuňte páčku tak, aby bol tlak nastavený o cca 20 barov nižšie, než je otvárací tlak vstrekovača.
4. Vstrekovací ventil sa otvorí. Po dobu stanovenú výrobcom (obvykle 10-20 sekúnd) sledujte, či vstrekovač tesní.

KONTROLA KVALITY VSTREKOVANIA
1. Pripojte vstrekovač k prípojke pomocou vhodného adaptéra.
2. Zatvorte ventil.
3. Pohybom páky s rôznou rýchlosťou sledujte rozprašovanie vstrekovača.
