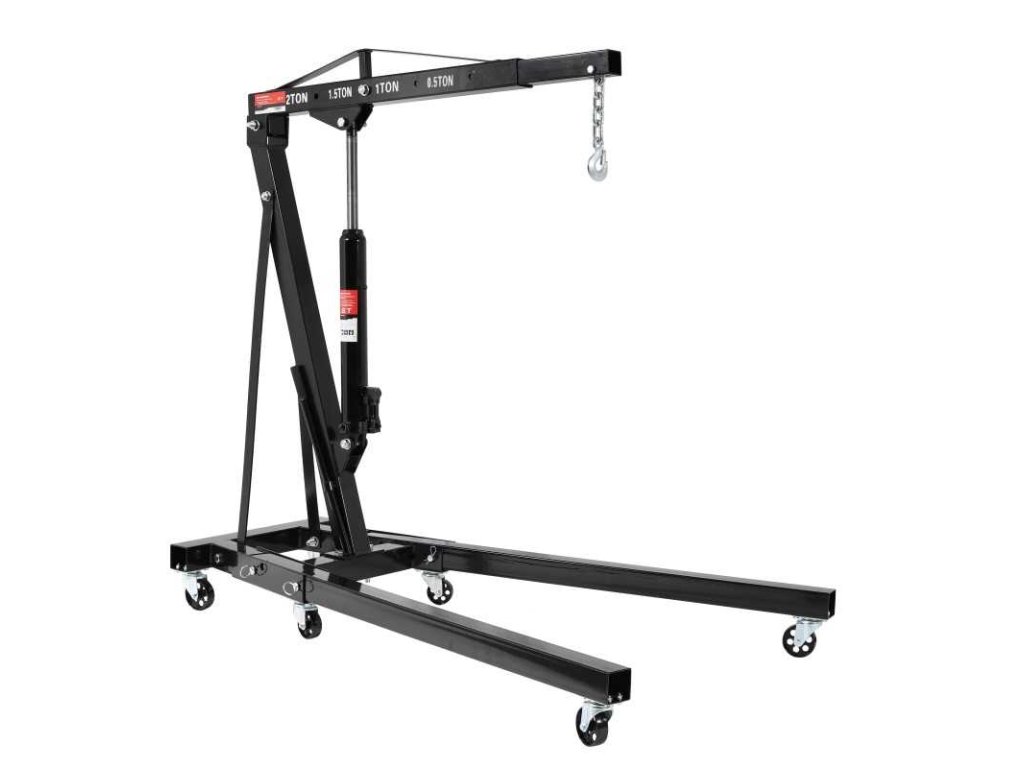

Dielenský hydraulický žeriav 2t Quatros QS19324

Podrobný popis

Pojazdný skladací hydraulický dielenský žeriav 2000 kg QUATROS QS19305

Silný hydraulický zdvih pre motory automobilov atď. - typ "žeriav".
Nosnosť: 2t
Pracovný rozsah: 0 - 2350 mm
Hmotnosť: 75 kg

SERVIS:
Pred začatím práce by mal byť hydraulický systém odvzdušnený, aby bola zaistená správna funkcia zariadenia.
1. Ak je to možné, umiestnite výložník žeriava do polohy, ktorá poskytuje najväčšiu nosnosť. V prípade potreby vysuňte výložník žeriava jeho posunutím do polohy P2, P3 alebo P4.
POZNÁMKA: Pri premiestňovaní by výložník a rameno mali byť vo vodorovnej polohe, aby sa zabránilo náhodnému skĺznutiu výložníka. Zaistite kolíkom a závlačkou. Venujte zvláštnu pozornosť menovitej nosnosti pre každú polohu výložníka.
2. Rameno žeriava sa zdvíha pomocou hydraulického valca. Ak chcete rameno zdvihnúť, zapumpujte pákou.
3. Uistite sa, že náklad neprekračuje maximálnu nosnosť žeriava pre danú polohu výložníka.
4. Zaistite náklad k háku pomocou vhodných popruhov alebo nosníka. Motor by mal byť zdvíhaný iba za zdvíhacie body odporúčané výrobcom.
5. Nezdvíhajte náklad pod uhlom.
6. Bremeno sa spúšťa pomocou ventilu umiestneného v telese pohonu. Veľmi pomaly a opatrne otáčajte ventilom proti smeru hodinových ručičiek. Vyvarujte sa náhlych pohybov ventilu, aby ste zabránili náhlemu pádu záťaže.
7. Po dokončení operácie náklad zaistite a zariadenie demontujte. Spustite rameno žeriava do najnižšej možnej polohy.

ODVZDUŠNENIE SYSTÉMU:
1. Odstráňte gumovú odvzdušňovaciu zátku umiestnenú na olejovej nádrži.
2. Ľahko otvorte ventil pohonu približne o pol otáčky. POZNÁMKA: Ventil má pružinu, takže ventil musíte neustále držať v otvorenej polohe.
3. Zapumpujte pákou asi 7-8 krát a robte plné pohyby.
4. Uvoľnite gombík ventilu - ventil sa automaticky uzavrie. Pumpujte pákou, kým sa rameno žeriava nezdvihne približne o 50 cm.
5. Skontrolujte hladinu oleja. Hladina oleja by mala byť tesne pod ryskou zátky. V prípade potreby doplňte hladinu oleja.
6. Nainštalujte gumovú odvzdušňovaciu zátku

POZNÁMKA: Gombík ventilu pohonu sa automaticky presunie do zatvorenej polohy. Neuťahujte gombík - mohlo by dôjsť k poškodeniu ventilu
